Адаптер переходник obd2 на mercedes 14pin

артикул: 153012137
Простой и удобный адаптер переходник obd2 на mercedes 14pin

590 руб.

В наличии
подробнее

Удобный в своей простоте и надёжный по качеству и конструкции адаптер переходник obd2 на mercedes 14pin  решит проблему приобщения автомобилей марки Mercedes с разъемом 14 Pin к обширным возможностям  самостоятельной диагностики с помощью сканеров со стандартным 16-ти контактным разъемом (16 pin) OBDII.

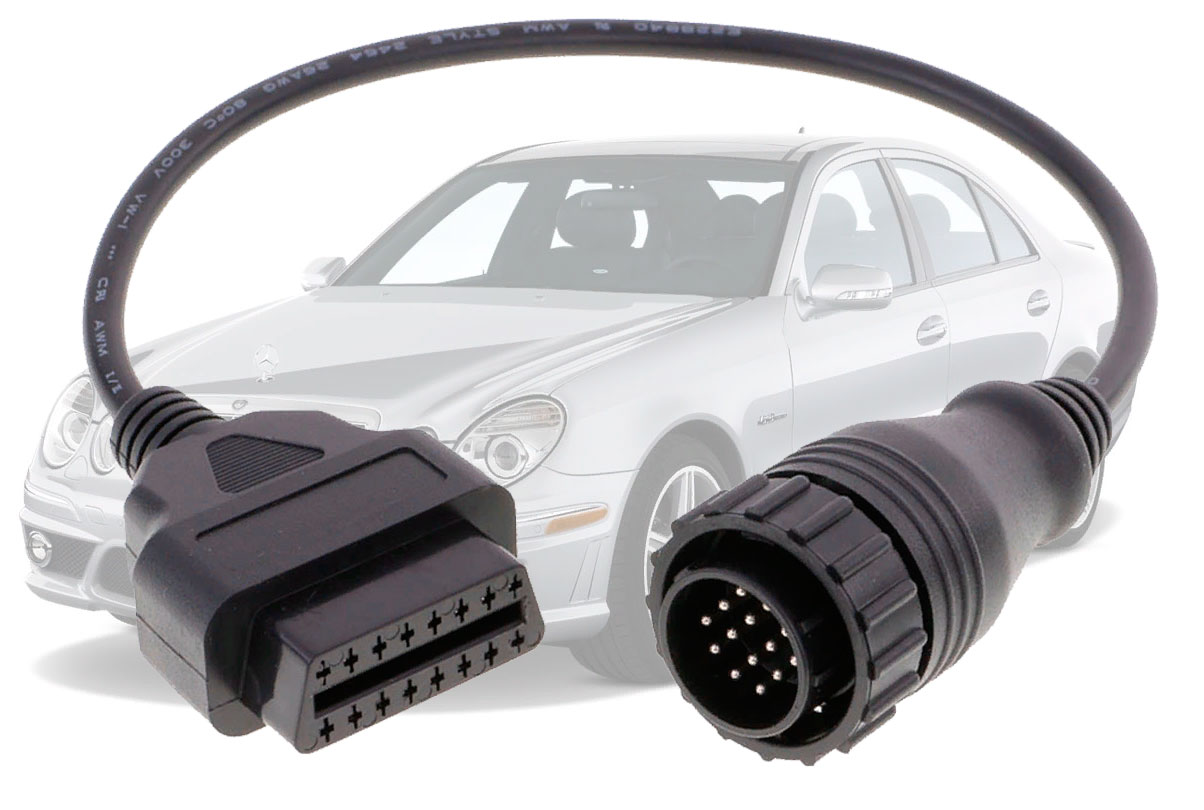

 адаптер переходник obd2 на mercedes 14pin



Кому это интересно

"Устарелый" разъём 14 pin для диагностики посредством K-Line стоит на  Мерседесах (Mercedes Benz Sprinter, и грузовиках Actroc, Atego)  старше 2000 года выпуска, а также на Volkswagen Crafter/LT (после 1996 года), и на корейских авто SsangYong (на моделях MUSSO и KORANDO.)

Где расположен

На всех перечисленных марках автомобилей  круглый разъем 14pin расположен под рулевой колонкой (под торпедо) слева.  Может быть закрыт заглушкой.

 переходник на mercedes 14pin

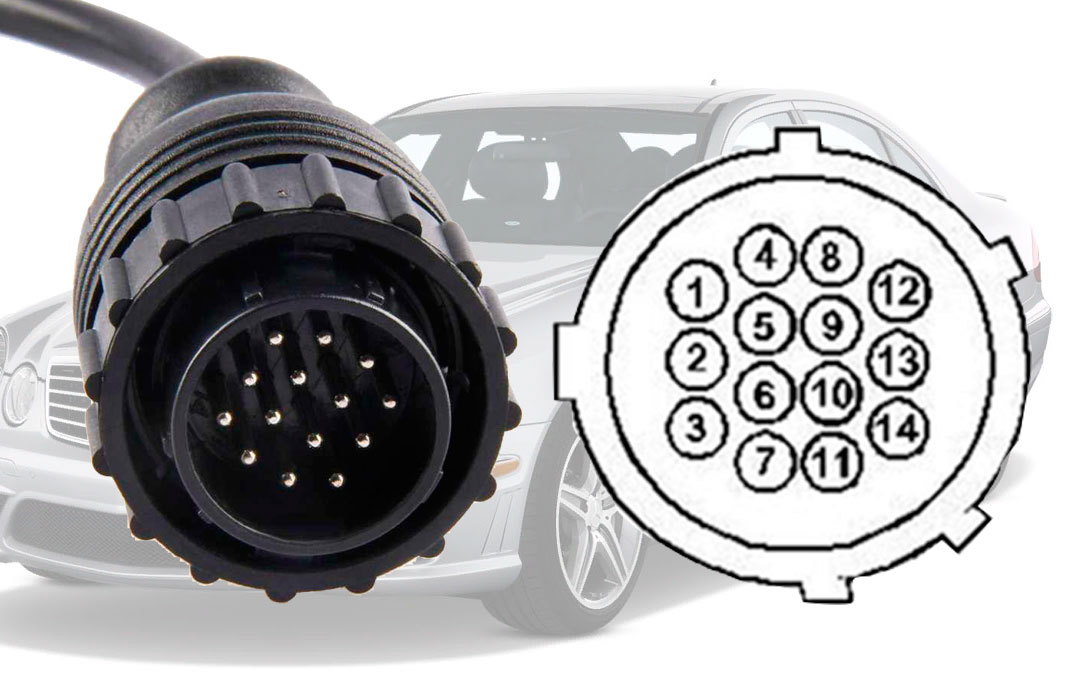

Распиновка контактов круглого разъем 14 pin разъема автомобилей Mercedes

Для использования адаптера  переходника obd2 на mercedes по его прямому назначению не обязательно знать, какие контакты К-линии  в нём задействованы, но для тех, кто использует переходник в «творческих» целях (например, для конструкции «самопальных» приборов, эта информация может быть полезной.

Распиновка контактов круглого разъем 14 pin разъема автомобилей Mercedes

1) Масса, контур 31
2) Питание, контур 15
3) Питание, контур 30
4) K-линия диагностики иммобилайзера на Sprinter (EWS)и K-линия диагностики двигателя и общего компьютера на грузовиках MB (Actros, Atego)
5) Вывод тахометра (RPM Signal) - обороты двигателя
6) K-линия диагностики системы автопилот (APS)
7) K-линия диагностики противоугонной системы (EDW)
8) K-линия диагностики подушек безопасности (AirBag -AB)
9) K-линия диагностики АКПП
10) K-линия диагностики системы управления центральным замком (ZV), HZR, ADR
11) K-линия диагностики системы обогрева
12) K-линия диагностики приборной панели (KI, IC), FTCO
13) K-линия диагностики ABS/ABD/EDL
14) K-линия диагностики двигателя на MB Sprinter и VW LT(EVE/CDI/PMS)

Доставка с оплатой при получении:

Самовывоз в Петербурге - сейчас!

Курьер по Петербургу - сегодня!

по Москве - 1 раб. день

по России - 5-7 дней

Остальные страны только по предоплате, 2-4 недели



  • Срок гарантии (дн.)
    14
