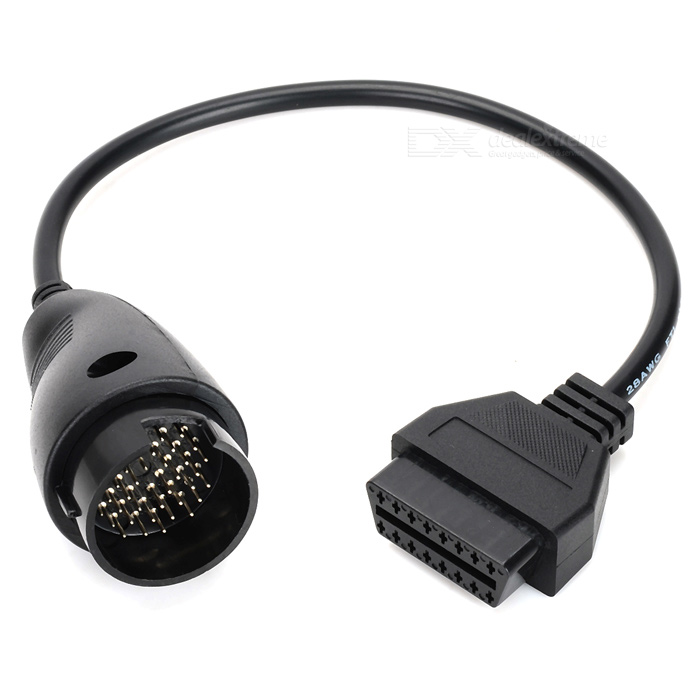

Переходник Mercedes 38 pin к разъему OBD2
артикул: 152154043
790 руб.
подробнее
Простой, удобный, надежный и устойчивый к помехам переходник mercedes 38 pin придуман для приобщения «пожилых» автомобилей Mercedes Benz с разъемом (для диагностики) 38 pin к преимуществам и достоинствам диагностики с помощью современных и очень эффективных диагностирующих адаптеров с 16-ти контактным трапециевидным разъемом OBD2 (16 pin).
Это такие сканеры как, K Line KKL adapter Vag Com 311.2 (409), Galletto 1260, универсальные адаптеры ELM 327 Bluetooth и ELM 327 USB, Scan tool Pro bluetooth, roadgid s6 pro, Autocom CDP, Delphi DS150E и другие.
Кому подойдет
Переходник mercedes 38 pin обрадует владельцев некоторых марок легковых автомобилей Mercedes (W 202, W 220, W 210, W 140,W 124, W129), выпущенных в период 1994 по 2002 год, и обладающих 38-ми контактным разъёмом для стандартной диагностики авто, которая осуществляется посредством диагностической линии (K-Line) для связи адаптера с ЭБУ.
В таблице ниже показана полная и правильная распиновка на все блоки авто.
OBD2 | MB 38 pin full | Назначение |
1 | 4 | двигатель |
2 | 6 | ABS / ASR / ABD / ESP |
3 | 8 | основной модуль, BAS |
4,5 | 1 | земля |
6 | 10 | коробка |
7 | 12 | рулевое, EWM (модуль рычага АКП) |
8 | 15 | приборная панель |
9 | 16 | климат-контроль |
10 | 19 | модуль диагностики |
11 | 20 | пневматика, люк (DBE), замок зажигания (EWS), центральная электрика, блоки управления дверей, нижняя панель управления (UBF) |
12 | 25 |
|
13 | 30 | подушки безопасности |
14 | 31 | центральный замок |
15 | 35 | регулировка света |
16 | 3 | "30" |
Куда "втыкать" переходник obd2 mercedes
Для диагностики сканер подключается к разъему OBD 16 pin переходника, а второй его разъем (38 pin) вставляют в круглый 38-ми контактный разъем диагностической колодки авто, который, если заглянуть под капот, встав к нему передом, находится в дальнем левом (или правом) углу.
Затем подключенный адаптер через bluetooth, Wi-Fi или провод передает данные на считывающее устройство, в качестве которого может быть смартфон (iPhone, Android, Windows Mobile и другие), планшет, ПК или ноутбук с установленным заранее установленной программой (например, Torque).
Мастера с «очумелыми ручками» используют переходник mercedes 38 pin при конструкции самодельных приборов, включая адаптеры и тестеры.
На всякий случай: Оплата пи получении на почте или курьеру, и товар можно вернуть без объяснений причин, правда не позднее 7 дней.
Примечание:
К обоюдному сожалению, в нашем магазине минимальная цена заказа составляет 1000 рублей, поскольку меньшая сумма с учётом транспортных расходов, это убыточно для нас, и накладно для вас, а не из жадности, или вредности.
Поэтому не обессудьте, но если вам очень нужно купить переходник mercedes 38 pin, выберите, пожалуйста, себе что-нибудь «в нагрузку» до минимально необходимой суммы, например, из раздела «Аксессуары» (для мобильных устройств), или автомобилей.
Это могут быть карты памяти sd micro, зарядные устройства, «одёжка» и защита для iPhone, сенсорные перчатки, батарейки к часам, и другое.
Или не обезсудьте, если при оформлении заказа окажется, что доставка дороже самого товараю
Спасибо за понимание!
-
