Игрушечный с виду, крохотный «шарик» эхолот erchang xa02, придуманный, главным образом для рыбалки,  стал настолько популярным, что даже «сбил с толку»  поисковые системы в интернете, которые по запросу «эхолот» выдают  результаты, в большинстве своём связанные с любительской рыбалкой.

Хотя «есть еще пользователи», которые интересуются профессиональными судовыми эхолотами в связи с их первостепенной задачей и предназначением, а именно для изучения рельефа дна водных бассейнов.

Устройство и принцип действия эхолота erchang xa02

Основу всех гидролокаторов, разновидность которых и представляет  собой эхолот, составляет приёмопередатчик (трансдьюсер), который посылает звуковые импульсы в нужном направлении, и регистрирующее устройство, обрабатывающее и визуализирующее полученные данные.

А принцип действия таких приборов основан на измерении времени, за которое излученный звуковой импульс достигнет дна (или иного любого иного препятствия, например косяка рыбы), и вернётся обратно.

На основании этих измерений с учётом скорости распространения звука в воде определяется глубина и выстраивается профиль дна, или определяются особенности границ объекта в воде.  А площадные данные по глубинам используются для построения батиметрических карт,  отражающих рельеф дна.

Расположение и назначение функциональных элементов

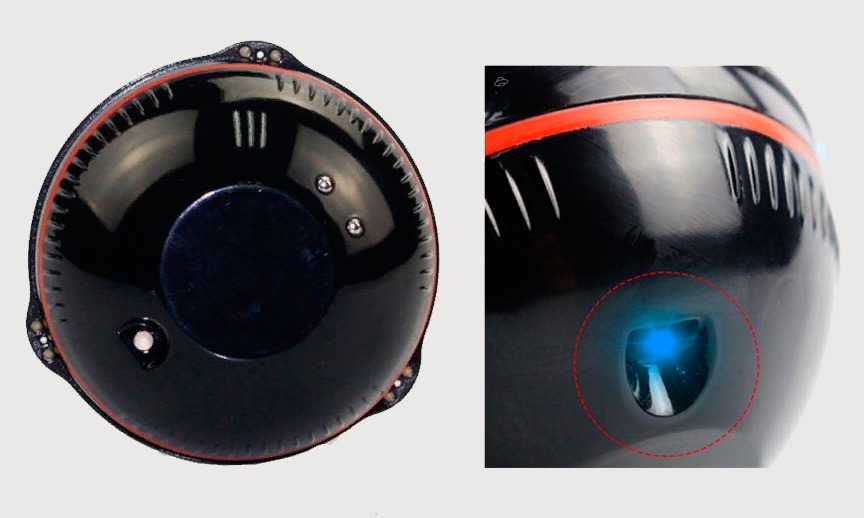

Беспроводной эхолот erchang xa02 представляет собой чуть уплощенный пластиковый (ABS) шарик размером с теннисный мяч (62 х 60мм).

Верхняя часть «шарика», по сути, крышка, отвинчивается, обнажая нижнюю часть корпуса, где расположена антенна (приемо-передатчик-преобразователь, или коротко – трансдьюсер с маркировкой ANT), разъем micro USB, спрятанный под резиновой заглушкой, и еще стикер с параметрами аккумулятора, тока и напряжения.

Это  всё «видимая сторона луны», а под заглушкой разъема  micro USB находится  светодиодный индикатор  заряда батареи эхолота, который мигает с различной частотой в зависимости от полноты заряда. Чем чаще мигает индикатор, тем больше заряд.

Кроме того, и это самое главное,  прибор оснащен Bluetooth модулем для связи с мобильным регистрирующим устройством, в роли которого может быть смартфон или планшет на Android или iOS платформе.

Чуть выше «ватерлинии» корпуса эхолота  erchang xa02 по периметру верхней крышки размещены три округлые проушины для крепления эхолота к удочке, лодке и прочему.

В основании нижней полусферы корпуса эхолота, ниже «ватерлинии» расположена пара металлических контактов, которые, замыкаясь в воде, включают прибор и, соответственно, отключают его, размыкаясь при извлечении из воды.

На противоположной стороне в основании корпуса напротив пары контактов находится «фонарик», который обеспечивает дневной и ночной режимы подсветки, привлекающие внимание рыбы.

Герметичность соединения крышки с нижней частью  прибора, которую гарантирует до полной водонепроницаемости  совпадение специальных меток на корпусе, обеспечивает резиновое уплотнительное  кольцо.

Водонепроницаемость и пылезащищённость  гидролокатора соответствуют условиям степени защиты ip68

Благодаря насечкам на обеих половинках корпуса, крышка отвинчивается очень легко, что немаловажно в «мокрых», и соответственно скользких условиях.

В корпусе сонара проделаны три отверстия для крепёжных болтов с кольцами,  два на верхней крышке (на макушке и сбоку), и один  в нижней полусфере.

Любой беспроводной портативный  эхолот, и модель erchang xa02 не исключение, должен находиться в вертикальном положении для того, чтобы сигнал шел вниз, а любое отклонение от правильного положения не только нарушает это требование, но и влияет на качество связи.

Расположенные  в экваториальной части «шарика» отверстия для крепления более иди менее обеспечивают соблюдение этих требований.

Технические характеристики

Один луч, генерируемый излучателем, конечно, трудно назвать достоинством эхолота, но его частота (125 кГц) в определённом смысле универсальна для рыбалки.

 Потому что с одной стороны она достаточно низка, чтобы обнаружить отдельную рыбу, а с другой стороны достаточно высока, чтобы получить информацию о рельефе, и даже в некоторых случаях о характере поверхности дна.

Преимущество рыбалки с эхолотом, или «да зачем оно надо?»

Рассказывать рыбаку, для чего  нужно знать рельеф дна непосредственно на месте рыбалки, или  в районе ловли,  что учить рыбу плавать, но такой компактный беспроводной эхолот для рыбалки с его «незаурядными» способностями всё же достоин пары «ласковых слов».

Этот шарик, определяя, естественно, глубину,  «как на ладони», не только покажет вам все ямки,  свалы,  впадины, ступени,  уступы и прочие «злачные места», в которых может «тусоваться» рыба, но даже «намекнёт» на характер поверхности дна  (глинистое, илистое, скальное, песчаное, в водорослях, и прочее).

Однако рельеф и потенциальные места скопления рыбы – это только цветочки, а ягодки в том, что частота излучателя позволяет прибору «видеть» рыбу, причём  не только скопления, но и отдельных рыб,  а также судить об их размерах на уровне «большая – мелкая».

Температура воды, которую умеет определять прибор, тоже не «пустой параметр» для изучения закономерностей поведения рыбы в конкретных условиях.

Совместимость и программное обеспечение

Эхолот для рыбалки erchang xa02  совместим с различными устройствами на Android и IOS.

Если точнее, то прибор поддерживает  телефоны на платформе IOS 8.0, и более поздние, в том числе:

iPhone 4S, iPhone 5, iPhone 5C, iPhone 5S, iPhone 6, iPhone 6 Plus, iPhone 6S Plus, iPod Touch (5 и 6 поколение), iPаd 2, iPаd (3 и 4 поколение), iPodAir. iPad Mini (1 поколение), iPodMini 2,3, 4.

Поддержка касается и устройств на базе версии Android 4.0 IceCreamSandwich, и более поздних.

Гаджеты на Android должны иметь Bluetooth (WiFi) и встроенную камеру.

Разрешение экрана: mdpi, hdpi,xhdpi, иxxhdpi.

Размер экрана: Normal, Large иXlarge.

Наиболее эффективное приложение для  мобильных устройств на базе Android/iOS применительно к  данной модели эхолота поставляется в комплекте с прибором.

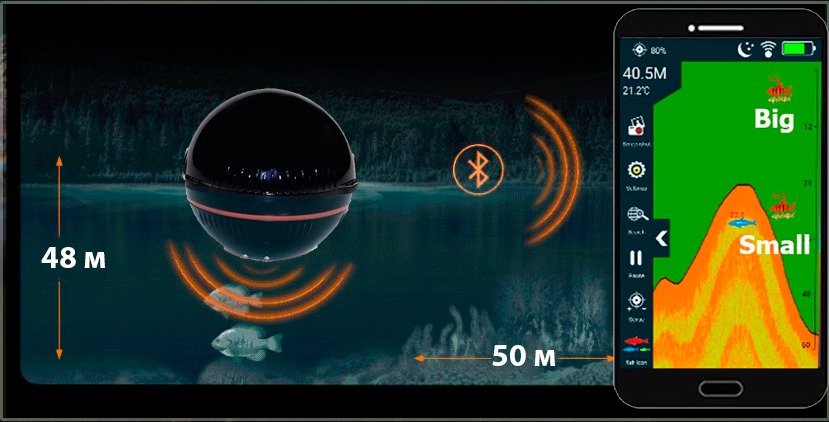

Программное обеспечение обеспечивает передачу данных и обработку информации с эхолота erchang xa02а на ваше устройство на дистанции до 50 метров, правда дальность действия и качество связи в зависимости от конкретных условий может влиять множество факторов (погода, характер местности, течение, волнение и т. д.).

Для скачивания приложения в инструкции, прилагаемой к прибору, приводится дваQR-кода, в зависимости от платформы вашего гаджета.

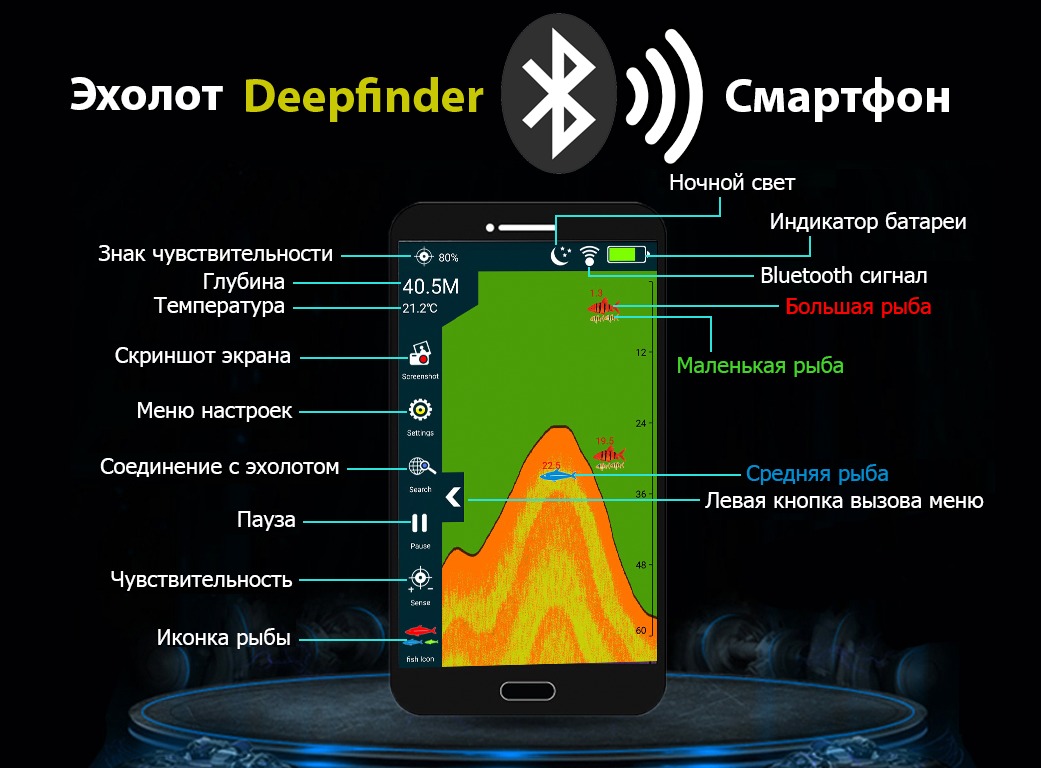

На рисунке ниже показан результат работы приложения, выведенный на экран смартфона:

Помимо тех параметров, которые показаны на рисунке, прибор показывает линименты (рельеф дна, изобаты), скопления рыбы,  её глубину,  и сопутствующие рыбы.

Для различных глубин можно выставлять  соответствующую чувствительность, которую и отображает индикатор на экране справа вверху.

Кто сказал, что эхолот пригоден только для рыбалки?

Почему-то, когда говорят о компактном автономном эхолоте, имеют в виду  только рыбалку,но возможности его применения, как и любого другого эхолота, не ограничивается  только «рыболовными функциями».

Прибор ведь можно использовать и по его прямому назначению, например для профилирования водоемов,  изучения локальных участков мелководного шельфа вблизи берегов,   «зондирования» мест высадки на берег на предмет подводных «неприятностей», поиска затонувших предметов в небольших водоёмах, и так далее.

В каких условиях будет наибольший эффект от использования такого рыболокатора, как erchang на рыбалке?

Наверное, будет  лишним рассуждать, для каких видов и способов рыбалки подойдёт эхолот, кроме подводного лова, конечно.

С ним можно рыбачить с  берега, с причала, моста, обрыва, с лодки, катера, плота, на ходу и на месте, в речке, озере, пруду, в море, океане (у берега, конечно), летом и зимой, «и в снег, и в ветер, и в звёзд ночной полёт»).

Порядок работы прост - пришёл, увидел, поймал, а подробнее так:

Надежно закрепить леску  удочки  к проушине прибора;

Забросить «шарик» в желаемое место, и как только он упадет в воду, сразу подключится;

Когда сонар будет в воде, нужно проследить, чтобы «шарик» плавал прямо, тяжелой частью вниз, что является условием для точной работы;

Подключиться к смартфону (планшету), запустить приложение, и начать сканирование;

Если нужно оценить рельеф на определённой площади водоема, подтягивать потихоньку к себе;

Если нужно наблюдать за рыбой, оставить прибор в покое.

Комплектация

В комплектпоставки помимо эхолота входят Micro-USB кабель для зарядки  и руководство пользователя.

В инструкции, помимо описания прибора и порядка работы с ним, подробно описаны интерфейс и настройки приложения FishRada v1.1.

При зарядке эхолота светодиод, находящийся под micro-USB разъемом, мерцает (оранжевый цвет) с различной частотой (в зависимости от частоты мерцания определяется уровень заряда эхолота: 1 раз в секунду – менее 25 %, 2 раза в секунду – 25 %, 3 раза в секунду – 50 %, 4 раза в секунду – 75 %). При полном заряде светодиод начинает непрерывно светиться зеленым цветом.

Лирическое отступление

Возможно, истинные рыбаки старой закваски отнесутся к эхолоту для рыбалки erchang xa02  скептически, но не потому, что это «мало того, что не дешевая, так еще и бесполезная игрушка», а потому, что, рассуждают они,  «что толку от того, что я вижу, на какой глубине рыба плывёт», и считают, что рыбацкое чутье, опыт, азарт и таинство обряда ловли «вслепую», один на один с хитрой рыбой  не может заменить ни одна, даже самая «навороченная новинка техники».

И потом, считают некоторые рыбаки, это уже не любительская рыбалка, а промысел.

На самом деле оказалось, что резкое повышение «производительности труда» на рыбалке, и размера улова с помощью эхолота, это для многих рыбаков не самое главное.

А самое неожиданное, что эта «игрушка» вызывает невероятный «исследовательский» азарт, и даже зависимость, которая проявляется в том, что поклев, и рыба вообще отступают на второй план, и хочется смотреть и смотреть на экран смартфона, наблюдая за «живописью» сигнала эхолота.

Отзывы владельцев

Эхолот хоть и китайский, но все равно, это тот самый не очень частый случай, когда откровенно отрицательных отрывов, практически нет.

Отзывов в Сети очень много,  вы их наверняка читали, и согласитесь, что интонации пользователей исключительно доброжелательные:

«Пользуюсь примерно полгода, никаких перебоев или глюков не было ….

 В целом … оправдал свои деньги, берите, не пожалеете ….

Очень удобныйв использовании, безотказный ….

Беспроводными эхолотами тоже мало кого удивишь, но в моем списке лидирует однозначно erchang xa02 ….

Выполнен из качественного пластика,  отличная сборка. Компактный …..

Рыбачил с лодки, эхолот очень понравился. Я доволен. Все, что нужно показывает …..

Теперь на рыбалке он стал для меня незаменимым …..»

Ну, и так далее в таком же духе.

Чуть ли не на первое место среди отмечаемых достоинств выходит компактность прибора в купе с простотой использования.

А огорчает пользователей главным образом быстрый разряд батареи смартфона/планшета, хотя, между нами, эхолот тут не совсем причём.

Дружеское примечание:

Эхолот такой конструкции и с такими характеристиками «гуляет» в Интернете под именами Fishfinder с приставками Deeper и Smart, и продаётся по цене до 16-ти тысяч рублей, но на АлиЭкспресс купить эхолот erchang xa02 можно за 5 – 6 тыс. руб.
